Modelu: | FT-SDN-60W | Napięcie systemowe: | 24 V (18 V - 34 V) |
---|---|---|---|
Moc wyjściowa: | 100W | Napięcie wyjściowe: | (Vin + 5V) ~ 66V |
Przebieg wyjściowy: | ≤ 600 mV | Maksymalny prąd wyjściowy: | 3,0A |
High Light: | battery charge controller,solar system controller |
1.1 Opis produktu
Seria SDN to połączenie regulatora ładowania słonecznego i prądu stałego LED
sterownik, który jest szeroko stosowany w oświetleniu ulicznym LED i systemie oświetlenia słonecznego w ogrodzie
cecha wysokiej niezawodności, wysoka wydajność, wysoka precyzja, łatwa instalacja, dostosowanie do różnych
zastosowania środowiskowe i wysokotemperaturowe.
1.2 Główne funkcje
6 okresów Kontrola obciążenia.
-40 ~ 85 ℃ pełny zakres temperatur przy pełnej mocy z wysoką precyzją, wysoką wydajnością, niskim poborem mocy
Wydajna modulacja szerokości impulsu ładowanie na trzech poziomach.
Wodoodporna konstrukcja IP67.
Inteligentne systemy monitoringu środowiska, automatyczna regulacja mocy, skutecznie wydłużająca żywotność baterii.
Parametr adaptacyjny, ochrona wielofunkcyjna, sterowanie IR.
1.3 Parametry
Model | FT-SDN-60W |
Napięcie systemowe | 24 V (18 V - 34 V) |
Moc wyjściowa | 100W |
Napięcie wyjściowe | (Vin + 5V) ~ 66V |
Przebieg wyjściowy | ≤ 600 mV |
Maksymalny prąd wyjściowy | 3,0A |
Stała dokładności prądu wyjściowego | <3% (typowo), powyżej 80% mocy znamionowej <1% |
Typowa wydajność | 92 ~ 96% |
Temperatura pracy | -35 ~ 55 ℃ (-40 ~ 90 ℃ dostosowane) |
Brak prądu obciążenia | ≤5 ~ 18mA |
Kompensacja temperatury | -5mv / ℃ / 2V (napięcie ładowania, kompensacja napięcia rozładowania) |
Tryb sterowania | Tryb ładowania PWM Prąd stały wyjściowy: PWM + inteligentne oprogramowanie do modulacji wysokiej częstotliwości |
Waga | 0,14 kg |

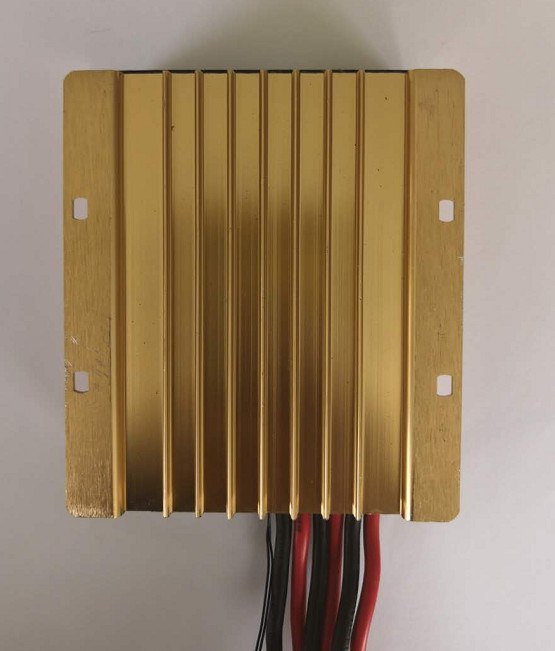

1.4 Wymiar
Rozmiar wyglądu: 88 × 53 × 21 mm
Zainstaluj rozmiar otworu: 81 × 40 mm
Średnica otworu montażowego: Ф3
1.5 Tryb inteligentny (do wyboru)
Tryb 1: W zależności od stanu naładowania i rozładowania akumulatora, moc wyjściowa (prąd)
automatycznie zoptymalizuje się, aby przedłużyć godziny pracy lampy LED.
① Gdy pojemność akumulatora jest niska, sterownik postępuje zgodnie ze schematem „1.1 Obciążenie
Krzywa prądu wyjściowego ”, zmniejsz prąd wyjściowy mocy, aby rozszerzyć działanie lampy LED
godziny.
Winter Zimą, gdy słabe światło słoneczne zmniejsza ładowanie, wejdą urządzenia
tryb połowy mocy automatycznie.
Tryb 2: Polegaj na zewnętrznych czujnikach podczerwieni i dźwięku, aby kontrolować moc obciążenia
Ten tryb wymaga podłączenia zewnętrznego czujnika podczerwieni lub czujnika dźwięku, aby sprawdzić, czy
ktoś przechodzi. Gdy nikt nie przejdzie, moc wyjściowa zmniejszy się do najniższej mocy
działa na rzecz oszczędzania energii (ten tryb jest zarezerwowany)
1.6 Zapis historii
1, Zapisz dni robocze
2, Zapisz czasy rozładowania w ciągu ostatnich 16 dni
